Antwort AHK 8

Frage :
Wie lässt sich die maximal/minimal zulässige Anhängelast der KmH nach 94/20/EG ermitteln?

Antwort :
Sie lässt sich mit untenstehender Formel* berechnen ( siehe Beispiel 1 und Beispiel 2 ) .

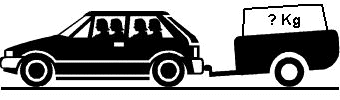

Beispiel 1 - Anhänger bei minimal beladenem Fahrzeug:

•

Max. Leergewicht des Zugfahrzeuges inkl.

75 kg für Fahrer (Ziffer 14):
•

D-Wert der verwendeten KmH:
•

Max. zulässige Anhängelast der KmH:

•

Zul. Gesamtgew. des Zuges (Ziffer 33)
•

Max. Leergewicht des Fahrzeuges inkl.

75 kg für Fahrer (Ziffer 14):
•

Zulässiges Höchstgew. des Anhängers:

•

Anhängelast gebremst (Ziffer 28):

1525 kg
9,1 kN
2368 kg

2975 kg

-1525 kg
1450 kg

1250 kg

•

Die zulässige Anhängelast des Fahrzeugs von 1250 kg ist bei diesem Beispiel der niedrigste Grenzwert und darf nicht überschritten werden.

*Legende:
D = D-Wert der Anhängeküpplung
T = Gesamtmasse des Zugfahrzeuges
R = Gesamtmasse des Anhängers
g = Erdbeschleunigung (9,81)

[kN]
[kg]
[kg]
[m/s²]

Beispiel 2 - Anhängerlast bei maximal beladenem Fahrzeug:

•Zul. Gesamtgewicht (Ziffer 15): •D-Wert der verwendeten KmH: •Max. zul. Anhängelast der KmH: •Zul. Gesamtgew. des Zuges (Ziffer 33): •Zul. Gesamtgew. (Ziffer 15): •Zul. Höchstgew. des Anhängers: •Anhängelast gebremst (Ziffer 28):	2025 kg 9,1 kN 1711 kg 2975 kg -2025 kg 950 kg 1250 kg
•Das zulässige Höchstgewicht des Anhängers von 950 kg ist in diesem Beispiel der niedrigste Grenzwert und darf nicht überschritten werden!
*Legende: D = D-Wert der Anhängekupplung T = Gesamtmasse des Zugfahrzeuges R = Gesamtmasse des Anhängers g = Erdbeschleunigung (9,81)	[kN] [kg] [kg] [m/s²]
